Introduċi:
L-ospitant jista 'jiġi installat fuq il-ħajt, kaxxa tal-istrumenti, kaxxa tad-distribuzzjoni, u l-livell ta' protezzjoni jista 'jilħaq IP67.
Skont kalibri differenti, jistgħu jintgħażlu tipi differenti ta 'mudelli ta' trasmettitur, bl-użu ta 'kalibri minn DN15 sa DN6000
Karatteristiċi
* Miter tal-fluss ta 'l-ilma ultrasoniku, Jinkiseb kemm kejl intrużiv kif ukoll mhux intrużiv.
* Proċess ta 'installazzjoni faċli, m'hemmx bżonn ta' manutenzjoni.
* Output multiplu ta '4-20mA, polz OCT u output ta' relay.
* Ikseb il-kejl tas-sħana billi tikkonnettja transducers tas-sħana bi wajers PT100.
* Mingħajr karta SD (standard), Bil-karta SD (Mhux obbligatorju)
Parametri ambjent tax-xogħol
Ospitanti | Trasmettitur | |
Livell ta' protezzjoni | IP67 | IP68 |
umdità | ≤85%RH | |
Temperatura | -20 sa 60℃ | -30 sa 160℃ |
Parametri bażiċi
| Eżattezza | 1% |
Firxa tar-rata tal-fluss | 0-± 10m/s, Kejl 'il quddiem u b'lura |
Daqs tal-pajp | DN15 sa DN6000 |
Tip likwidu | Ilma, ilma baħar, ilma tad-drenaġġ, birra, żejt Likwidu wieħed omoġenju li jista 'jmexxi mewġ ultrasoniku |
Materjal tal-pajp | Azzar, azzar li ma jissaddadx, ħadid fondut, PVC, aluminju, FRP u pipelines densi oħra |
Ħruġ tas-sinjal | 1 kanal 4-20Ma output kurrenti, impedenza 0-1K, preċiżjoni 0.1% |
Input tas-sinjal | 3 kanali 4-20Ma input kurrenti, jistgħu jintużaw bħala kollettur tad-data |
Interface tal-Komunikazzjoni | Interface serjali iżolat RS485, jappoġġja protokoll Modbus |
ħażna tad-data | Il-karta SD taħżen regolarment il-parametri stabbiliti u r-riżultati tal-kejl (mhux obbligatorju) |
Provvista ta' enerġija | DC8-36V jew AC85-264V |

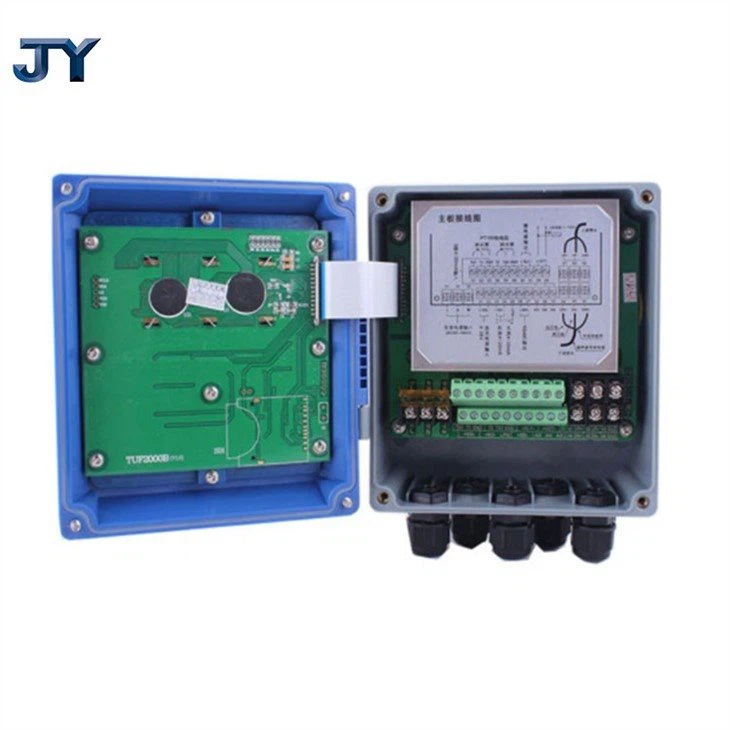

Dettalji tal-miter tal-fluss tal-ilma ultrasoniku
1.SMT awtomatiku: ċirkwit taċ-ċippa ta 'kwalità għolja, prestazzjoni għolja, rata ta' manutenzjoni baxxa ħafna.
2.ABS Interface ta 'l-arja ta' l-elettriku: Ebda qsim tax-xjuħija, prestazzjoni għolja li ma jgħaddix ilma / trab.
3.LCD lura, qari tal-miter konvenjenti, inkluż fluss istantanju u valur tal-fluss kumulattiv, eċċ.
4.Każ ta 'grad li ma jgħaddix ilma minnu: akkomodazzjoni IP67, prova kontra l-korrużjoni u umdità, installazzjoni fuq barra, stabbiltà għal żmien twil.
Post ta 'installazzjoni
1.L-installazzjoni tas-sensorju tal-fluss ultrasoniku għandha tevita dak ta 'hawn fuq u ta' taħt, Biex tevita s-sediment jew il-bżieżaq;
2.Il-ħtieġa li tinstalla s-sensor tal-fluss għandu jkollha biżżejjed pipeine dritta, għall-inqas, biex tiżgura pipeline upsteam 10DN u pipeline downsteam 5DN;
3.Biex jiġi żgurat li l-pipeline huwa mimli bil-medju u t-temperatura tal-pajp;
4.Biex tagħżel il-pipeline ċara biex tinstalla s-sensor tal-fluss ultrasoniku.
