Fuq ix-xogħol, ħafna drabi niltaqgħu ma 'klijenti b'mistoqsijiet dwar liema miter tal-fluss tuża biex tkejjel il-fluss tal-fwar. Hawnhekk aħna nintroduċu flowmeter użat komunement għall-kejl tal-fwar bħala referenza.
Kejl tal-fluss tal-fwar - prinċipju tal-miter tal-fluss tal-vortiċi:
L-ewwelnett, il-miter tal-fluss tal-fwar-vortex huwa bbażat fuq il-prinċipju tat-triq vortex Karman. Meta l-gass jiltaqa 'ma' l-kolonna trijangolari tal-ġeneratur tal-vortiċi, se jiġi ġġenerat vortiċi Karman, li jiġi kkonvertit f'sinjal ta 'frekwenza mis-sonda taċ-ċeramika pjeżoelettrika tal-vortiċi u rreġistrat mill-bord tas-sinjali. L-ipproċessar jista 'jikkalkula l-valur tal-fluss. Fil-preżent, l-aktar użat huwa l-kejl tal-fwar, ovvjament, jista 'jintuża wkoll biex ikejjel il-fluss tal-likwidu. Il-vantaġġ ewlieni tiegħu huwa li t-telf tal-pressjoni huwa żgħir, l-installazzjoni u l-użu huma konvenjenti, u l-kejl huwa relattivament preċiż.

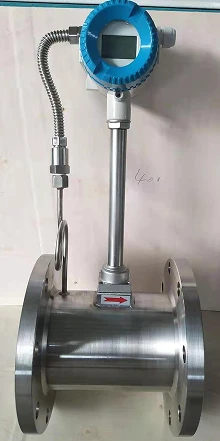

Kejl tal-Fluss tal-Fwar -Vortex Flowmeter:
L-użu tal-miters tal-fluss vortiċi huwa fil-fatt l-aktar użat għall-kejl tal-fluss tal-fwar fis-suq. Huwa kosteffettiv u jista 'jilħaq il-kejl fuq il-post. Il-miter tal-fluss vortiċi użat biex ikejjel il-fwar ġeneralment jeħtieġ li jkollu kumpens ta 'temperatura u pressjoni, minħabba li t-temperatura u l-pressjoni tal-fwar qed jinbidlu fi kwalunkwe ħin, u l-valur tad-densità tal-fwar jista' jiġi kkalkulat biss billi titkejjel it-temperatura u l-pressjoni preċiża, għalhekk li Il-fluss tal-massa kkalkulat huwa preċiż. Il-kumpens tat-temperatura u l-pressjoni huwa ġeneralment maqsum f'kumpens integrat u kumpens maqsum. Il-vantaġġ tal-kumpens integrat huwa li l-installazzjoni hija konvenjenti u sabiħa, iżda l-eżattezza hija affettwata. Minħabba li t-temperatura u l-pressjoni tat-tip integrat mhumiex f'kuntatt dirett mal-medju. Madankollu, din id-devjazzjoni hija wkoll relatata mad-disinn tal-prodott u l-kwalità ta 'diversi manifatturi. Pereżempju, is-sensor tat-temperatura tal-kumpanija tagħna huwa installat fil-qiegħ tas-sonda, u kważi m'hemm l-ebda devjazzjoni fil-prattika, u d-devjazzjoni tal-pressjoni hija wkoll żgħira ħafna. Naturalment, meta mqabbel mat-tip integrat, il-miter tal-fluss tal-vortiċi tat-tip maqsum huwa aktar preċiż. Jinstalla t-trasmettitur tat-temperatura u t-trasmettitur tal-pressjoni separatament fuq il-pipeline għall-kejl, u r-riżultat tal-kejl huwa eqreb lejn il-valur reali.
Għażla tal-miter tal-fluss:
1. Il-miter tal-fluss għandu jintuża fi ħdan il-parametri tekniċi tal-pressjoni tax-xogħol medja u l-firxa tat-temperatura. M'għandekx tagħżel deliberatament strumenti b'livell ta 'pressjoni għolja u temperatura ultra-għolja, u agħżel strumenti skont il-pressjoni u t-temperatura attwali tax-xogħol, minħabba li l-prezz ta' dan tal-aħħar huwa ogħla.
2. L-għażla tal-miter tal-fluss m'għandhiex tuża r-rata tal-fluss biex taħdem fil-valur tal-limitu aktar baxx kemm jista 'jkun, għalhekk id-dijametru tal-miter tal-fluss għandu jkun żgħir kemm jista' jkun biex tinkiseb rata tal-fluss u firxa tal-fluss akbar.
3. Ir-rata tal-fluss aktar baxxa tal-miter tal-fluss vortiċijiddependi fuq id-densità tax-xogħol u l-viskożità kinematika tal-medju, u r-rata tal-fluss tal-limitu ta 'fuq tagħha ġeneralment mhix affettwata mill-pressjoni u t-temperatura medja. Għalhekk, biex tiddetermina l-firxa tal-fluss, huwa meħtieġ biss li tiddetermina r-rata tal-fluss aktar baxxa attwali disponibbli. Wara li tikkalkula l-fluss tal-limitu aktar baxx, iċċekkja t-tabella tal-firxa tal-fluss biex tiddetermina d-dijametru korrispondenti.
