L-eżattezza tal-miter tal-fluss ultrasonikuhuwa ġeneralment 1 fil-mija, u l-installazzjoni tas-sonda tal-miter tal-fluss ultrasoniku se taffettwa direttament it-trażmissjoni tas-sinjal u l-eżattezza tal-kejl, għalhekk il-passi tal-installazzjoni tas-sonda għandhom jitħaddmu skont ir-rekwiżiti tal-manwal tal-utent. Illum JUNYUAN Il-passi tal-installazzjoni tas-sonda tal-manwal tal-miter tal-fluss ultrasoniku huma estratti għar-referenza tiegħek.
1. Ikkalkula d-distanza tal-installazzjoni u ddetermina l-pożizzjoni tal-installazzjoni tas-sonda:
A. Daħħal il-parametri bażiċi tal-pipeline fl-istrument skont ir-rekwiżiti tal-manwal tal-miter tal-fluss ultrasoniku, u mbagħad agħżel il-metodu ta 'installazzjoni tas-sonda biex tikseb id-distanza ta' installazzjoni tas-sonda;
B. Jekk ikun fuq pajp orizzontali, għandu jintgħażel in-nofs tal-pajp, u jevita l-parti ta 'fuq u t'isfel (il-parti ta' fuq jista 'jkun fiha bżieżaq tal-arja, u l-qiegħ jista' jkollu sedimenti bħal ħmieġ);
Installazzjoni tal-metodu C. V: l-ewwel iddetermina punt, u kejjel punt ieħor fil-pożizzjoni orizzontali skont id-distanza tal-installazzjoni. Installazzjoni tal-metodu Z: l-ewwel iddetermina punt, kejjel punt ieħor fil-pożizzjoni orizzontali skont id-distanza tal-installazzjoni, u mbagħad kejjel il-punt simmetriku ta 'dan il-punt fuq in-naħa l-oħra tal-pajp.
2. Metodu ta 'trattament għall-wiċċ tal-pipeline fejn is-sonda hija installata: Wara li tiddetermina l-pożizzjoni tas-sonda, fil-medda ta' ± 100mm miż-żewġ punti ta 'installazzjoni, uża l-angle grinder, fajl, sandpaper u għodda oħra biex itħan il- pipeline li jkun qawwi, lixx u mingħajr ħofor tal-korrużjoni. Rekwiżiti ta 'effett tat-tħin: tleqqija uniformi, l-ebda ondulazzjoni, tħossok bla xkiel u fit-tond. Għandha tingħata attenzjoni speċjali lill-fatt li l-punt tat-tħin għandu jkollu l-istess ark bħall-pajp oriġinali. Il-punt ta 'installazzjoni għandu jkun mitħun għal wiċċ ċatt, u ż-żona għandha titnaddaf bl-alkoħol jew bil-gażolina, sabiex tiffaċilita t-twaħħil tas-sonda.
3. Wiring tas-sonda u tal-istrumenti:
Qabbad is-sonda u l-host bil-kejbil oriġinali kif meħtieġ. Id-distanza bejn is-sonda u l-ospitant m'għandhiex tkun twila wisq, u għandha tissodisfa r-rekwiżiti.

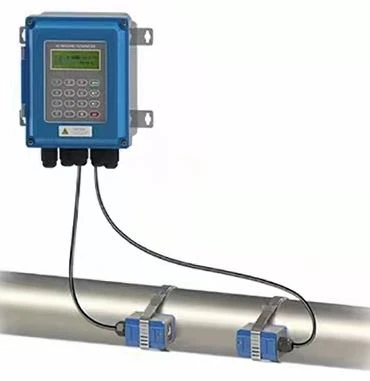

4. Aġġustament tal-pożizzjoni tas-sonda: wara li tgħaqqad il-wajers, imla s-sonda bil-ġel tas-silika, ħalliha għal nofs siegħa, u mbagħad waħħal is-sonda fuq il-pajp illustrat b'ġel tas-silika u morsa (oqgħod attent għad-direzzjoni tal- sonda, it-tarf taċ-ċomb huwa 'l barra), u l-morsa mhix meħtieġa. Jekk l-iffissar ikun issikkat wisq, osserva l-proporzjon tas-saħħa tas-sinjal tal-istrument mal-ħin tat-trasmissjoni. Jekk ikun hemm xi problema, aġġusta l-pożizzjoni tas-sonda ftit sakemm is-sinjal ta 'l-istrument jilħaq il-medda speċifikata: (Qawwa tas-sinjal: Ġeneralment, għandha tkun akbar minn 60. Biex jiġi ddeterminat mod ieħor.) (Proporzjon tal-ħin tat-trasmissjoni: fi ħdan il- firxa ta '100±3, dan il-valur għandu jkun stabbli.)
5. Waħħal is-sonda: Wara li s-sinjal ta 'l-istrument jiġi aġġustat, waħħal is-sonda bl-apparat ipprovdut, oqgħod attent li l-ħabel tal-wajer ma jistax ikun inklinat, sabiex ma tiġbedx is-sonda u tikkawża li s-sonda tinbidel, u mbagħad issiġilla ċ-ċirkonferenza tas-sonda u l-pajp bis-silikon. Ġeneralment, tieħu madwar ġurnata biex il-kolla tissolidifika. Qabel ma jkun niexef, trid tagħti attenzjoni lill-waterproof tas-sonda (l-ilqugħ ta 'barra tal-linja tas-sinjal għandu jkun ertjat b'mod affidabbli).
